Этот проект для крупного производителя шин Evrone сделал в 2021 году. Всю аналитическую систему разрабатывали с нуля, и запрос на дизайн был от команды разработки. Нам предстояло собрать данные с сотни круглосуточно работающих станков в одном месте и адаптировать их для восприятия и оценки персоналом. При выстраивании внутренней логики системы и разработка, и дизайн опирались на выводы аналитиков о том, какие отделы, для чего и как часто будут использовать продукт.

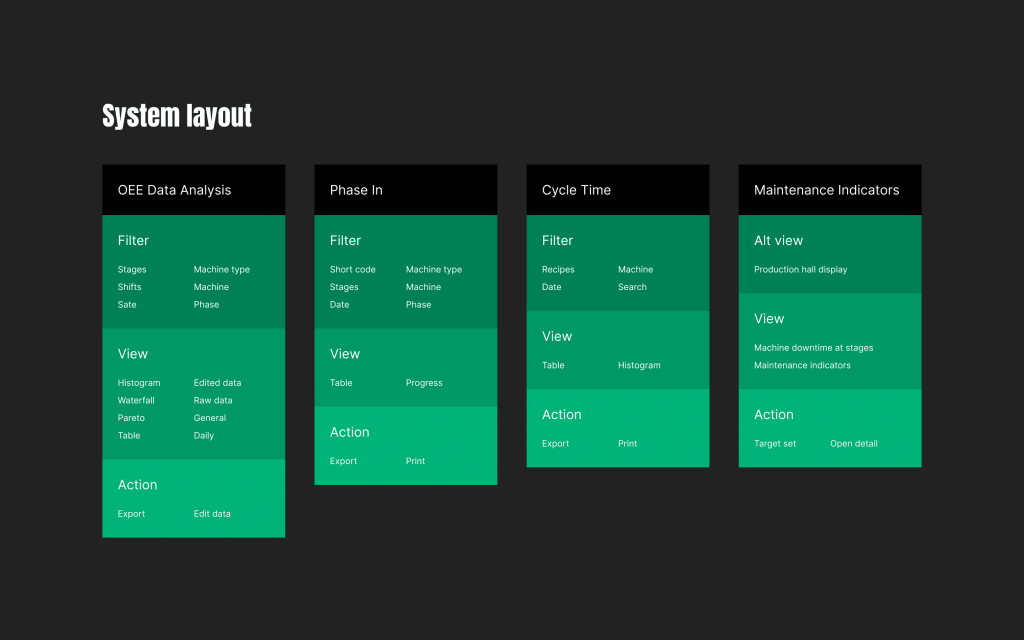

В итоге всю систему разделили на несколько модулей, каждый из которых отвечает за определённые группы процессов. Каждый модуль разрабатывается индивидуально и затем появляется в интерфейсе в виде отдельного раздела. Для каждого из них предусмотрен свой набор фильтров, например, по суткам, месяцам и кварталам, способ отображения: таблицы или несколько видов диаграмм, а также набор вспомогательных действий: экспорт/импорт, печать и т.д.
![](https://awdee.ru/wp-content/uploads/2022/07/02_system-layout01.png)
Раздел общей эффективности оборудования (OEE)
Позволяет отслеживать общую эффективность оборудования: сколько процессов в работе, сколько завершены, в скольких что-то пошло не так. По умолчанию данные отражаются за последние сутки, так как этот запрос наиболее частый. При этом поменять фильтры можно на той же странице в выпадающих меню.
![](https://awdee.ru/wp-content/uploads/2022/07/04_oee01.png)
![](https://awdee.ru/wp-content/uploads/2022/07/06_oee03.png)

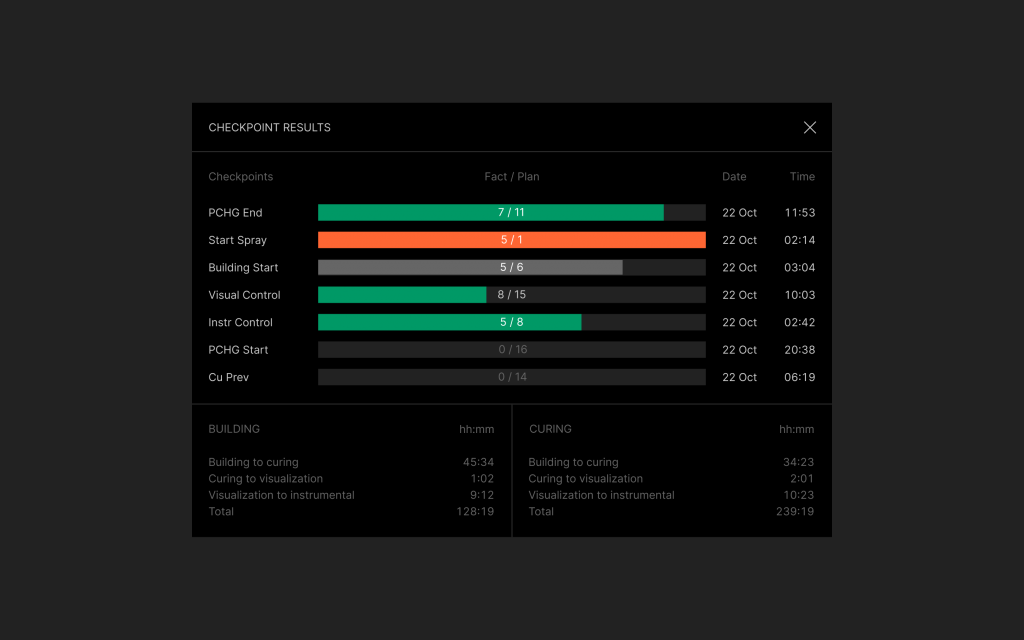

Раздел планирования производства (Phase Inn)
Работает на основе контрольных точек с дедлайнами, которые есть для каждого типа процессов на каждом станке. Здесь можно увидеть, насколько корректно по времени идёт процесс, есть ли опоздания. Здесь мы использовали стандартное для производств цветовое кодирование: зеленый — всё идет по плану, красный — отклонение от графика, серым обозначены текущие процессы не требующие вмешательства.
![](https://awdee.ru/wp-content/uploads/2022/07/07_phasein01.png)
![](https://awdee.ru/wp-content/uploads/2022/07/08_phasein02.png)

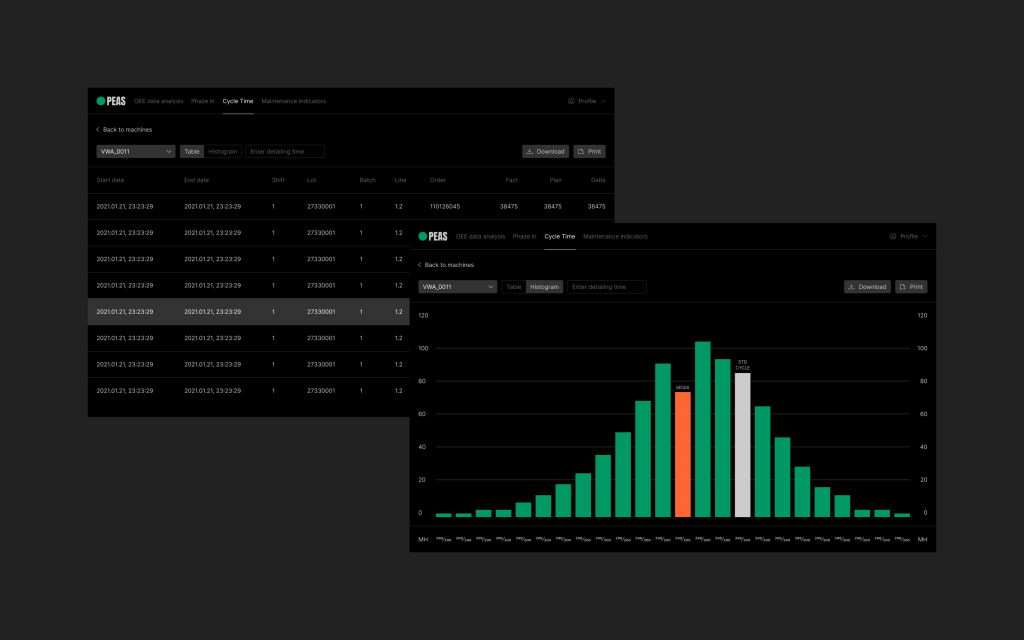

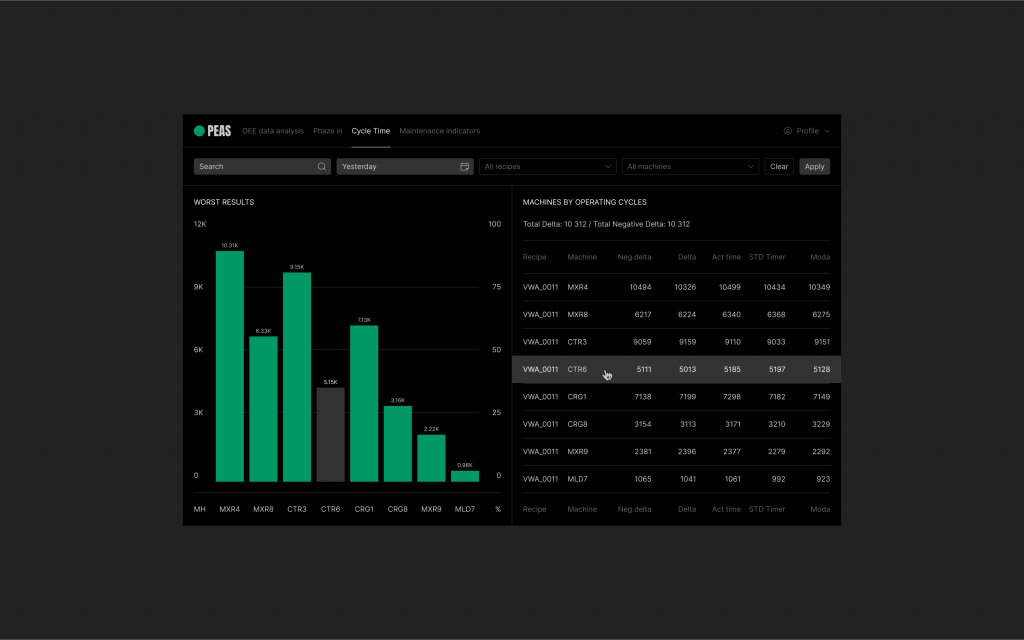

Раздел контроля рецептуры (Cycle Time)
Завод производит разные виды шин, для каждого из которых делают смесь по определённому рецепту. Раздел помогает контролировать технологию приготовления каждой смеси: ингредиенты, температура, время, а дальше отслеживать на какие именно станки уходит тот или иной состав.
![](https://awdee.ru/wp-content/uploads/2022/07/11_cycletime01.png)
![](https://awdee.ru/wp-content/uploads/2022/07/12_cycletime02.png)

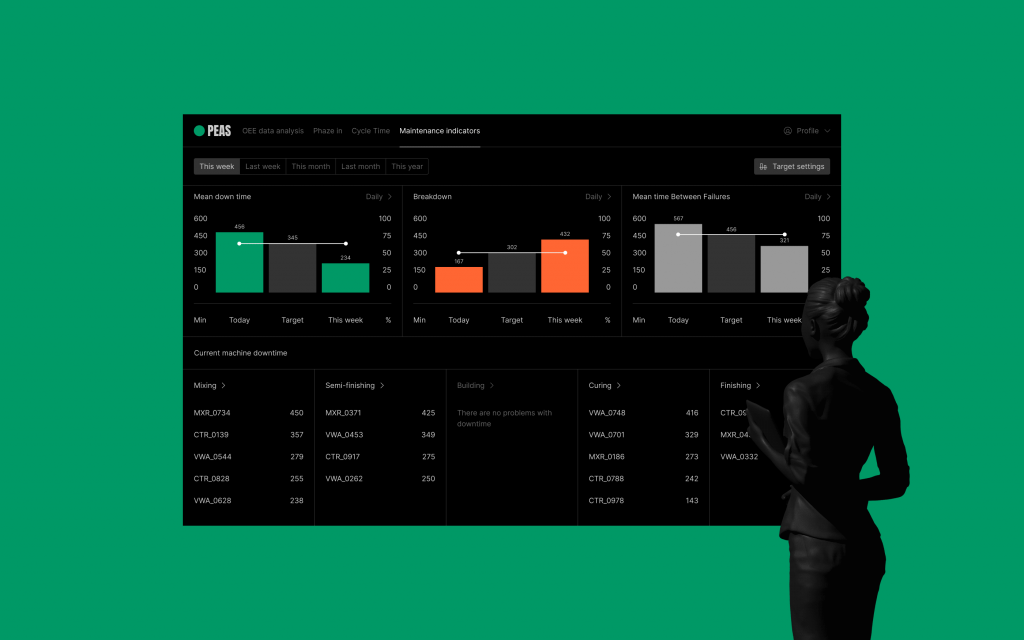

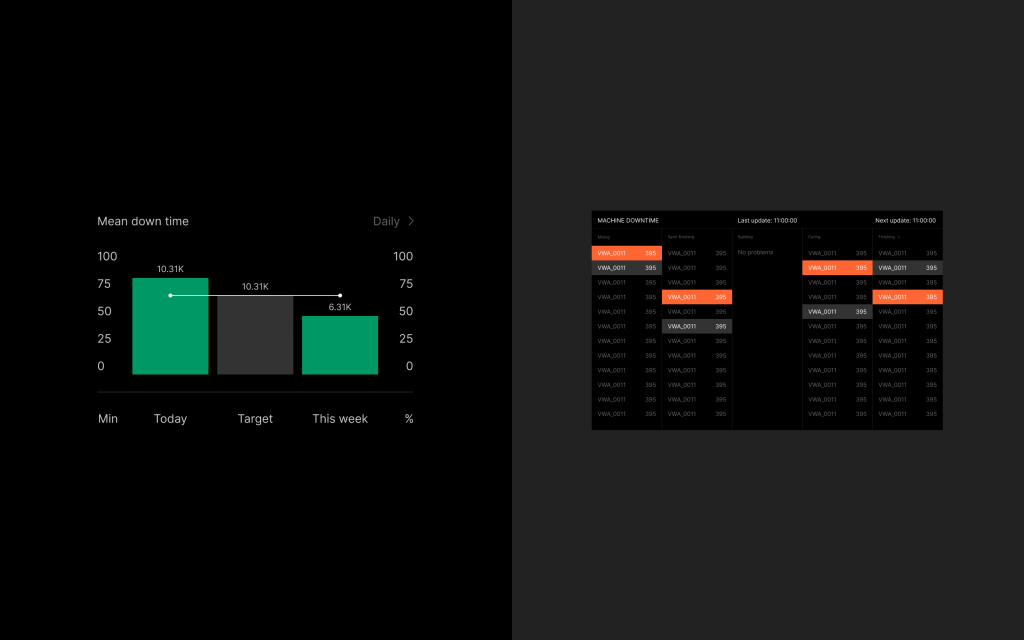

Раздел анализа простоев (Maintenance Indicators)
Помогает отслеживать время и причины простоя оборудования. Здесь же отражается статистика поломок и сроки планового техобслуживания. С помощью этого раздела можно понять, какие станки и на каких этапах ломаются наиболее часто. А ещё здесь сразу видны возможности для оптимизации: какие станки простаивают без работы, а какие, наоборот, слишком загружены.
Данные этого раздела выводятся в цехах на больших экранах, чтобы операторы всегда видели, где произошла поломка.
![](https://awdee.ru/wp-content/uploads/2022/07/13_maintenance-Indicators01.png)
![](https://awdee.ru/wp-content/uploads/2022/07/14_maintenance-indicators02.png)
Мобильная версия
Помимо веб-интерфейса есть мобильная версия, которая помогает отслеживать процессы прямо в производственных помещениях. Это удобно и для персонала цехов, которые могут быстро оценить насколько правильно работают машины, и всё ли идёт по графику.
![](https://awdee.ru/wp-content/uploads/2022/07/09_mobile01.png)
Результаты
- Построение таблиц и графиков занимает пару мгновений вместо часа.
- Отсутствует необходимость писать SQL-запросы к базе или обращаться к специалистам.
- Сохранили возможность выгружать данные в Exel, для тех, кто привык работать в таблицах.
- Появились оповещения о простоях и нештатных ситуациях.
- Появилась возможность планировать производство на основе реальных данных и контрольных точек (раздел Phase In)
Мы собираем фидбек от сотрудников предприятия, которые работают с системой каждый день. Например, добавляем в быстрый доступ данные, к которым наиболее часто обращается та или иная группа пользователей. На этом проекте команды дизайна и разработки работают параллельно, чтобы быстро откликаться на потребности пользователей и учитывать пожелания в новых релизах.
